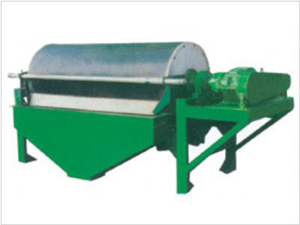

CTS、CTN、CTB系列永磁筒式磁选机
产品概述
        永磁筒式磁选机适用于矿山、选煤厂等单位。用于弱磁场湿式选别细颗粒的强磁性矿物,或者除去非磁性矿物中混杂的强磁性矿物。本机可以连续给矿和排矿,磁场深度大,工作间隙大,具有较高的处理能力。
        其原理是当矿浆进入磁场区时,其中强磁性矿物被吸附在圆筒表面,弱磁性和非磁性矿物被甩掉排出,而吸附在圆筒表面上的强磁性矿物随圆筒旋转,被带出磁场区,用水冲洗冲入精矿槽中,完成分选作业。
        该机同一圆筒可配三种槽体:半逆流槽(CTB)、逆流槽(CTN)和顺流槽(CTS),分别适用于不同选别粒度和不同选别工艺的要求。
        半逆流槽适用于矿石粒度为0.5~0mm的粗选和精选,尤其适用于粒度为0.15~0mm矿物的精选。
        逆流槽适用于矿石粒度为0.6~0mm的粗选和扫选,以及选煤工业中重介质回收。
        顺流槽适用于矿石粒度为6~0mm的粗选和精选。
        我公司产品的特点:采用计算机优化设计,磁路合理并严格选用高矫顽力,高剩磁的永磁体,确保磁性在长时间不降低,保障用户的长远利益,整体结构可靠耐用。

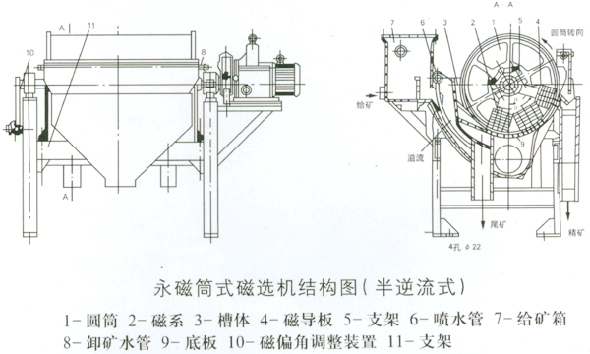

结构图:
主要技术参数:
型号
圆筒尺寸
(筒径×筒长)
mm
磁表面磁感应强度mT
处理能力
电机
功率
kw
筒体
转速
r/min
机器
总重
kg
说明
磁极几
何中心值
扫选区
平均值
最高磁
感应强度
T/h
M3/h
CTS(N、B)-46
400×600
130
160
1~3
5
1.1
45
600
CTS(N、B)-66
600×600
145
170
1~10
16
1.1
40
750
永磁
CTS(N、B)-69
600×900
145
170
8~5
24
1.1
40
830
CTS(N、B)-612
600×1200
145
170
10~20
32
2.2
40
990
CTS(N、B)-618
600×1800
145
170
15~30
48
2.2
40
1330
CTS(N、B)-712
750×1200
120
155
180
15~30
48
3
35
1500
CTS(N、B)-718
750×1800
120
155
180
20~45
72
3
35
2100
永磁
CTS(N、B)-918
900×1800
148
165
190
25~55
90
4
28
2900
CTS(N、B)-924
900×2400
148
165
190
35~70
110
4
28
3500
CTS(N、B)-1018
1050×1800
148
165
190
40~75
120
5.5
22
4000
CTS(N、B)-1021
1050×2100
148
165
190
45~88
140
5.5
22
4500
CTS(N、B)-1024
1050×2400
148
165
190
52~100
130
5.5
22
5000
左右式
CTS(N、B)-1030
1050×3000
160
240
280
65~125
200
7.5
22
6200
CTS(N、B)-1218
1200×1800
148
165
190
47~90
140
5.5
19
5800
CTS(N、B)-1224
1200×2400
148
165
190
82~120
192
7.5
19
6200
CTS(N、B)-1230
1200×3000
148
165
190
80~150
240
7.5
19
6200
CTS(N、B)-1530
1500×3000
180
240
300
90~170
270
11
14
8100
CTS(N、B)-1540
1500×4000
180
240
300
115~220
350
11
14
9300
