HS型永磁盘式磁选机 |
|
|
| 概述： |

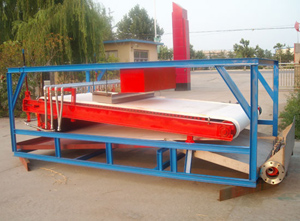

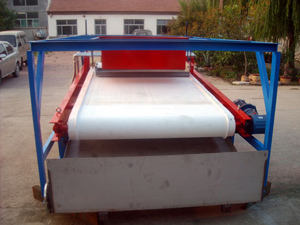

XR-PCC平板高场强磁选机是我公司自主发明的针对弱磁性矿物的矿选及非金属矿物的除铁一种新型设备， 广泛用于云母粉、石英砂、钾（钠）长石、霞石、萤石、硅线石、锂辉石、高岭土、锰矿、弱磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤铁矿、褐铁矿、菱铁矿、钛铁矿、铬铁矿、黑钨矿、钽铌矿、赤泥等。也可用于高要求物料的除铁作业。
工作原理XR-PCC平板高场强磁选机主要由机架、板式磁选系统、入料分选系统、传动系统、卸铁系统、调节系统等结构组成。
工作时，物料流向和卸铁系统成反向逆流式，非磁性物质利用物理学结构原理自流至不锈钢接料板，经出料口流出，完成分选作业。磁性物质经高场强磁场多区域，长距离的吸附分选后，由卸铁传动系统反向运转至出铁口，经卸矿水冲洗达到完全干净的目的。
性能特点XR-PCC平板高场强磁选机磁系采用国际先进的计算机模拟设计系统，充分利用磁极排斥吸附原理，使磁场高强化，合理化，,从而保障在工作范围内对非磁性物料和磁性物质的分离。
磁系全部采用高场强稀土钕铁硼组装而成，全密封结构，防氧化，保障在恶劣环境下磁场十年内磁力消耗不超过5%，不影响正常使用。
传动系统采用性能优良的无极调速电机，完全自动连续工作和卸铁，节省人力，运行可靠无故障。
入料分选系统采用动态筛分结构，使物料进入磁选区时均匀且矿浆浓度符合选矿要求，使分选效果更加有效。
水源系统采用大流量多分支控制系统，使各管道内通过分阀控制各处用量大小。
整机结构匀称，物料接触部位全部采用不锈钢或非磁性材质，避免设备对物料的二次污染。必要时重要部位可做耐磨处理。 |
| 主要技术参数： |
| 型号 |
磁选区尺寸 |
处理量 |
最高磁场强度 |
分选粒度 |
整机功率 |
| XR-PCC-1 |
500*2000mm
500*1500mm |
0.5-1t/h |
13000-18000gs |
≤5mm |
1.1kw |
XR-PCC-2 |
600*2000mm
600*1500mm |
1-2t/h |
13000-18000gs |
≤5mm |
1.5kw |
XR-PCC-3 |
800*2000mm
800*1500mm |
2-3t/h |
13000-18000gs |
≤5mm |
2.2kw |
XR-PCC-5 |
1000*2000mm
1000*1500mm |
3-5t/h |
13000-18000gs |
≤5mm |
3.0kw |
XR-PCC-6 |
1200*2000mm
1200*1500mm |
5-6t/h |
13000-18000gs |
≤5mm |
4.0kw |
XR-PCC-8 |
1500*2000mm
1500*1800mm |
6-8t/h |
13000-18000gs |
≤5mm |
5.5kw |
XR-PCC-10 |
1800*2000mm
1500*1800mm |
8-10t/h |
13000-18000gs |
≤5mm |
7.5kw |
|
设备可以根据客户要求特殊定做。 |
|
|
|
